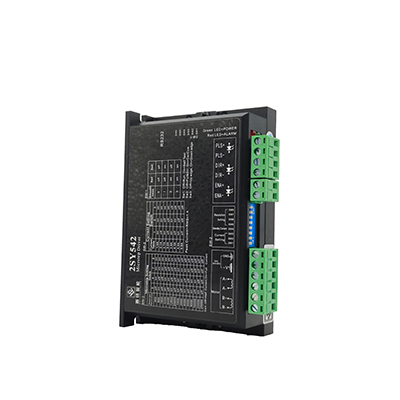

2SY542

◆采用最新32位ARM處理器

◆參數自整定，電機自適應

◆內置高細分，振動小，低發熱，低速運行平穩

◆電機運行位置記憶

◆單、雙脈沖模式可選擇

型號：2SY542

產品的功能說明

功能特點	使用說明
電壓輸入：DC24V~48V	場合：避免粉塵、油污、腐蝕性氣體、濕度太大以及震動太強場所，禁止有可燃氣體和導電灰塵
最大脈沖頻率：200K	工作溫度：0~70°C
外形尺寸：118×75.5×34	儲存溫度：-20°C~+80°C
脈沖形式：脈沖+方向	濕度：40~90％RH

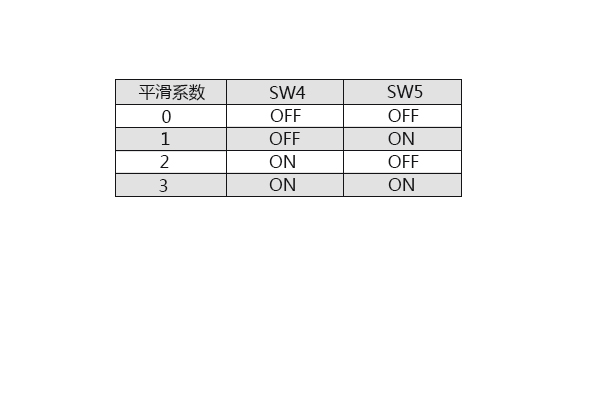

內置平滑算法，提升加減速性能	冷卻方式：自然冷卻或強制冷風
具有過流、過壓、跟蹤誤差超差等保護功能	該產品適合各種中小型自動化設備和儀器，例如木工雕刻機、線束加工設備、包裝機械、廣告設備、醫療器械以及自動裝備等。

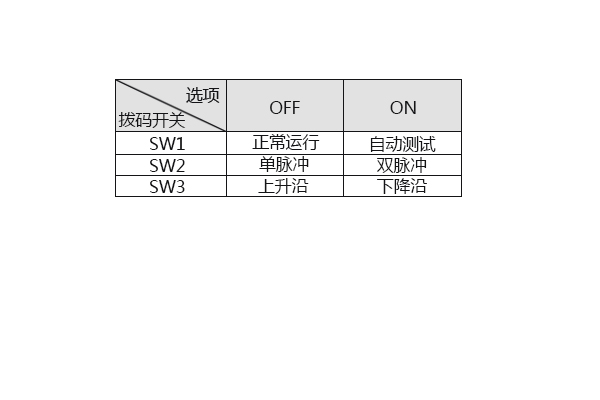

撥碼開關設定

□ 電流選擇﹛SW1、SW2、SW3﹜□ 靜態半流或全流﹛SW4、ON全流、OFF半流﹜□ 細分選擇﹛SW5、SW6、SW7、SW8﹜

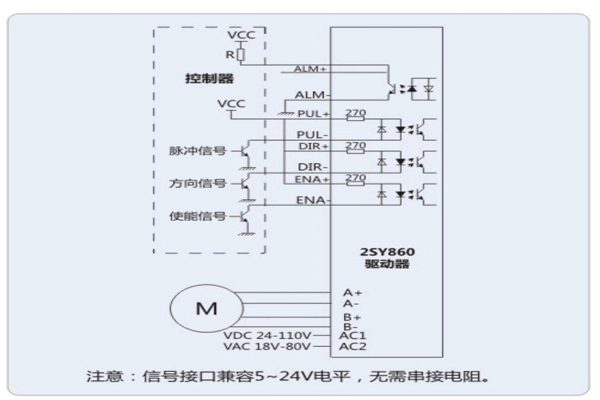

驅動器功能說明

功能	符號	名稱	說明
控制信號輸入端口	DIR+	輸入方向正極	信號源+5V~24V皆可驅動
	DIR-	輸入方向負極
	PUL+	輸入脈沖正極
	PUL-	輸入脈沖負極
	ENA+	使能信號正極	該信號有效時電機處于自由狀態，不鎖機
	ENA-	使能信號負極	該信號有效時電機處于自由狀態，不鎖機
ALM信號輸出端口	ALM+	報警輸出正極
	ALM-	報警輸出負極
電機接線	A+	A相電機繞組	調換A+和A-可以改變電機初始旋轉方向
	A-
	B+	B相電機繞組	調換B+和B-可以改變電機初始旋轉方向
	B-
電源輸入	AC1	電源輸入	DC24V~48V
	AC2
